☆ 概述：

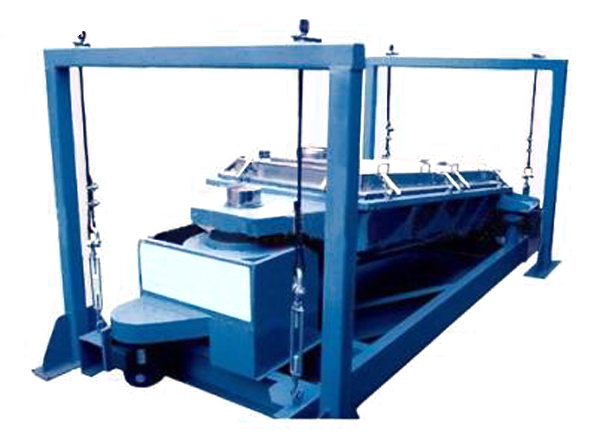

　　方形摇摆筛将动力源通过皮带传动连接曲轴装置来产生摇摆式的运动，再将此运动传至筛面，从而使物料在筛机前部迅速均布分散，达到高效筛分之目的。

　　单纯追求筛分精度会牺牲产量为代价，而追求大产量又会使得精度下降，方型精密摇摆筛是针对上述问题而专门设计的一种具有高精度大产量的高效筛分设备，它广泛用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。

　　☆ 特点

　　◆ 自清网效果极佳;

　　◆ 筛网利用率高而寿命长;

　　◆ 密封效果好。

　　☆ 适用行业

　　◆ 化工(化肥、树脂、三聚氰胺、纯碱等);

　　◆ 食品(淀粉、食盐、砂糖、奶粉等);

　　◆ 冶金、非有色金属、有色金属、磁性材料等。

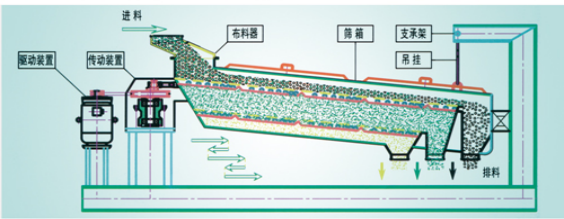

　　方形摇摆筛又称往复筛，从方形摇摆筛筛体即筛箱运动轨迹来看，其驱动装置所产生的动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置(倾斜角度为0°-5°)。

　　摇摆筛的工作原理为：筛机启动后，筛体即筛箱在惯性力的作用下作前后往复运动。筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，其间小于筛面孔径的物料通过筛孔落到下层，即为筛下物。大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，**终完成筛分工作。

　　从方形摇摆筛的结构和工作原理可以看出，其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响，也即对筛机处理能力和筛分效率都有相关的影响，鉴于此，在实际筛分作业中，我们可以根据具体情况和需要，在生产能力和筛分效率两方面有所取舍。

　　☆ 物料运动轨迹

　　同样或相近的配置，方形摇摆筛比一般惯性振动筛有更高的处理能力和筛分效率，其本质是该筛分设备可人为的控制物料在筛面上的运动轨迹和滞留时间。即在有限空间，由于物料的运动轨迹为速度和加速度均为变化非线性曲线，所以物料与筛网孔有更多接触机率，也就大大增加了透筛率。

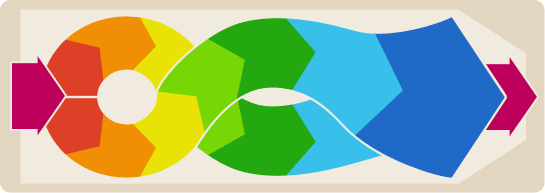

　　下图可形象的说明方形摇摆筛是如何改变和控制物料在筛面上的运动轨迹与滞留时间并进一步提高筛分效率。

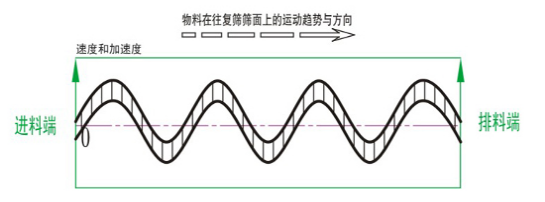

物料在方形摇摆筛运行曲线示意图

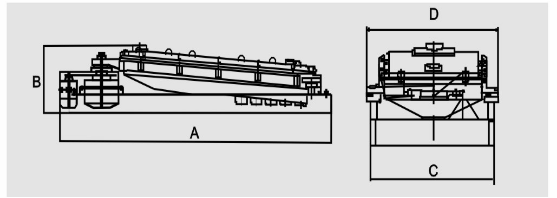

　　☆ 外形尺寸图
